重要声明与风险提示
- 失去保修：自行拆机会立即使您的 iPhone 失去官方保修。
- 数据风险：操作不当可能导致手机无法开机，数据丢失,请务必提前备份所有重要数据。
- 高风险操作：iPhone 6 的主板非常紧凑，IC 芯片下方和周围有大量的细小元件（如电阻、电容、电感），撬动或加热时极易损坏这些“料件”,导致手机出现其他意想不到的故障。
- 成功率：即使是经验丰富的维修人员，也无法保证 100% 成功，热风枪的温度、风量、加热时间、撬动的力度等任何一个环节出错,都可能导致失败。
- 强烈建议：如果您没有相关经验，请将手机送至专业的维修店进行操作,本指南仅供学习和了解流程参考。
第一部分：准备工作
必备工具
-
专业热风枪：
（图片来源网络，侵删）- 关键：必须带有温度和风量调节功能，手机维修建议使用数显热风枪,温度控制更精准。
- 推荐温度：通常在 280°C - 320°C 之间,风量调至中低档。
- 替代品：普通热风枪或电烙铁（但热风枪效率更高，对周围元件影响更小）。
-
高质量撬棒：
- 材质：建议使用不锈钢或塑料材质的撬棒，不锈钢撬棒强度高，但容易划伤主板；塑料撬棒更安全,但容易磨损。
- 尺寸：需要多种尺寸，特别是薄、窄、尖的型号,用于深入芯片边缘。
-
镊子：
- 类型：尖头、防静电、不锈钢镊子,用于夹取芯片和移动小零件。
-
助焊剂：
- 作用：极大降低焊点熔化难度，使热量传递更均匀，是成功的关键之一，建议使用免洗助焊剂。
-
吸锡线/吸锡器：
（图片来源网络，侵删）- 作用：用于清理焊盘上多余的焊锡,使芯片能够顺利取下。
-
放大设备：
- 类型：放大镜、台式放大镜或带摄像头的显微镜,观察细小元件和焊点是必须的。
-
其他工具：
- 螺丝刀套装：用于拆卸手机外壳螺丝。
- 撬片/ pry tools：用于打开 iPhone 后盖。
- 酒精、棉签、清洁刷：用于清洁主板。
- 防静电手环：防止静电损坏主板上的敏感元件。
准备工作
- 断电关机：确保手机已完全关机。
- 取下 SIM 卡托。

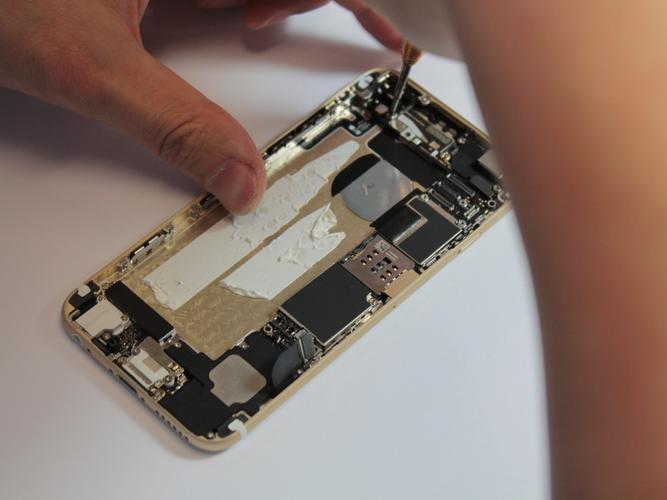

- 拆解手机：
- 用螺丝刀取下底部两颗螺丝。
- 使用撬片从屏幕底部缝隙小心插入，沿边缘慢慢划开,取下后盖。
- 断开电池排线、屏幕排线、摄像头等所有连接器。
- 取下屏幕总成。
- 拧下主板固定螺丝,小心地将主板从机身上取下。
- 清洁主板：用酒精和棉签轻轻清洁主板，特别是要拆卸的 IC 芯片周围,确保没有污垢。
第二部分：识别与拆卸 iPhone 6 的主要 IC 模块
iPhone 6 主板上最常需要拆卸的 IC 芯片主要包括：
- 基带芯片：负责通信（信号、蜂窝数据）。
- CPU (A8 芯片)：手机的大脑,负责运算。
- 电源 IC (PMIC)：负责管理整部手机的供电。
- 触摸 IC：负责处理触摸信号。
通用拆卸流程（以拆基带芯片为例）
这个流程同样适用于拆卸其他 BGA 封装的芯片。
第一步：涂抹助焊剂
- 在目标 IC 芯片的四周焊点上均匀涂抹一层薄薄的助焊剂，助焊剂可以帮助热量快速传递到焊点,并防止焊点在高温下氧化。
第二步：预热与加热
- 预热主板：先将热风枪的温度调至较低（如 180°C - 200°C），风量调小，在芯片周围进行大面积预热，让主板整体温度缓慢上升，避免因局部温差过大导致主板变形或损坏，预热约 30-60 秒。
- 集中加热芯片：
- 将热风枪温度调至 300°C 左右，风量调至 2-3 档（中低档）。
- 使用热风枪的喷嘴，在距离芯片上方 2-3 厘米 处，以画圈的方式均匀移动,确保热量均匀覆盖整个芯片。
- 持续加热，并时刻观察芯片的状态，当看到芯片周围的焊锡开始熔化并变成光亮的银色时,说明温度已经足够。
第三步：取下芯片
- 时机判断：当焊锡完全熔化后，迅速用尖头镊子或薄撬棒从芯片的一个角轻轻插入。
- 撬动：一旦插入成功，轻轻向上撬动,此时芯片会因为下方熔化的焊锡而松动。
- 完整取下：如果芯片没有立刻脱落，可以继续用热风枪吹一下，然后尝试从不同角度轻轻撬动,直到芯片平稳地被取下。
- 切忌暴力：千万不要用蛮力硬撬！这会直接撕裂焊盘,导致主板报废。
第四步：清理焊盘
- 吸锡线：将吸锡线放在熔化的焊锡上，用烙铁头轻轻按压,吸锡线会吸走多余的焊锡。
- 吸锡器：如果使用吸锡器，需要将烙铁头先熔化焊点,再用吸锡器吸取。
- 目标：清理焊盘，使其表面平整、干净，露出铜箔，为安装新芯片做好准备,注意不要损坏焊盘本身。
第三部分：针对特定 IC 的注意事项
基带芯片
- 位置：通常在主板的角落，靠近 SIM 卡托一侧，是一个较大的方形芯片，上面印有
高通或英特尔的 Logo。 - 难度：极高，基带芯片下方通常有屏蔽罩，并且是主板发热大户，拆卸时温度控制非常关键,拆坏基带芯片的后果是手机无服务。
CPU (A8 芯片)
- 位置：主板的中心位置,是最大的芯片。
- 难度：最高，CPU 是核心，热量最大，焊点最多，拆卸和重焊 CPU 的风险最高，一旦失败，主板基本报废,通常只有专业的主板维修人员才会尝试此项操作。
电源 IC
- 位置：通常靠近电池接口,负责管理给各个部件的供电。
- 难度：高，电源 IC 紧邻电池和其他元件，加热时需要非常小心，避免烫伤周围的元件，拆坏电源 IC 会导致手机无法开机。
触摸 IC
- 位置：通常在屏幕排线接口附近。
- 难度：中等，iPhone 6 的“触摸病”（无触摸或间歇性失灵）常需要更换触摸 IC,拆卸时注意不要烫到旁边的屏幕排线接口。
第四部分：安装新芯片（如果需要）
- 清洁焊盘：确保旧焊锡已清理干净,焊盘平整。
- 定位芯片：将新芯片对准焊盘，注意方向和缺口标记，一旦放置,就不要再移动。
- 固定芯片：可以用少量胶水（如 B-7000）在芯片四周做点固定,防止移动。
- 焊接：
- 在芯片四周再次涂抹助焊剂。
- 用热风枪以同样的方式加热芯片,直到焊锡熔化并重新与焊盘结合。
- 可以看到助焊剂因受热冒出白烟,这是正常现象。
- 冷却：焊接完成后，必须让芯片自然冷却！绝对不要用嘴吹或用风扇吹，急速冷却会导致芯片和焊盘开裂,焊接失败。
- 清理：冷却后,用酒精和棉签清理掉多余的助焊剂残留。
iPhone 6 IC 模块拆机是手机维修中的“高阶技能”，它不仅需要昂贵的工具,更需要丰富的经验和沉稳的心态。
- 心态：放平心态,接受失败的可能性。
- 工具：好的工具是成功的一半,特别是热风枪和助焊剂。
- 耐心：慢慢来，观察好每一个细节,不要急于求成。
- 学习：在网上多观看相关的教学视频，看别人如何操作,能让你对流程有更直观的理解。
再次强调，如果您不是专业人士，为了您的爱机和数据安全,请务必寻找可靠的维修店进行维修。
