全新iPad mini拆机，内部藏着什么惊喜？

核心摘要

• 难度系数： 中等偏高
• 主要挑战： 屏幕粘合极其牢固，是整个拆解过程中最困难、风险最高的一步，容易导致屏幕碎裂或边框损坏。
• 维修亮点： 电池设计合理，更换相对容易，内部结构紧凑，但主要组件（屏幕、电池、主板）均可独立更换。
• 可修复性评分： 7/10 (iFixit 评分)，主要扣分项在于屏幕的粘合和昂贵的原厂配件价格。

第一部分：拆解前准备与风险提示

所需工具

1. 热风枪 / 热风台： 必备！ 用于软化屏幕边缘的强力胶。
2. 撬棒 / 塑料拨片： 多种尺寸，用于分离屏幕和边框。
3. 吸盘： 用于吸附并初步撬起屏幕。
4. 螺丝刀套装： 需要 Pentalobe P5 螺丝刀 (用于底部两颗隐藏螺丝) 和 Y00 螺丝刀 (用于内部主板等十字螺丝)。
5. 镊子： 用于夹取小螺丝和排线。
6. 胶水去除剂 / 异丙醇 (IPA)： 清理残留胶水。
7. 新的屏幕密封胶： 拆机后必须更换，否则无法防尘防水。

风险提示

• 屏幕碎裂风险： 这是最大的风险，加热不均、撬动过猛都可能导致昂贵的屏幕玻璃碎裂。
• 边框损坏： 在强行撬开屏幕时，容易划伤或折弯铝制边框。
• 排线损坏： 内部排线非常脆弱，使用蛮力或工具不当可能导致其断裂。
• 失去保修： 任何拆解行为都会立即使您的 iPad mini 失去官方保修。
• 数据丢失： 拆解本身不会导致数据丢失，但操作失误可能导致设备无法开机。

第二部分：详细拆解图解步骤

步骤 1：移除外部的两颗 Pentalobe 螺丝

• 操作： 将 iPad mini 面朝下，在 Lightning 接口两侧的底部，你会看到两颗独特的 五角星形 Pentalobe P5 螺丝。
• 图示： [此处应有图片：iPad mini 背面，底部两颗 P5 螺丝被高亮标出]
• 注意： 这两颗螺丝只是固定外壳，与内部屏幕结构无关，但请妥善保管，长度与其他螺丝不同。

步骤 2：使用吸盘和撬棒初步分离屏幕

• 操作：
  1. 在屏幕底部（Home 键附近）的中心位置贴上吸盘。
  2. 向上用力拉吸盘,制造一个微小的缝隙。
  3. 立即将 薄塑料撬棒 插入缝隙中，这是为了防止屏幕合上。
• 图示： [此处应有图片：吸盘吸附在屏幕底部，撬棒已插入缝隙并撑开]
• 注意： 此步骤无需用很大力气，目的是为热风枪进入创造空间。

步骤 3：加热屏幕边缘软化胶水

• 操作： 这是最关键的一步！
  1. 将热风枪调至中低档（约 100-150°C）。
  2. 保持热风枪与边框 2-3 厘米 的距离，不停地移动，均匀地加热屏幕边缘一圈。
  3. 重点加热屏幕与边框的接缝处,持续约 1-2 分钟，直到感觉边框有些烫手。
• 图示： [此处应有图片：热风枪正在均匀地加热 iPad mini 的屏幕边缘]
• 警告： 切勿过热！ 过高的温度会损坏屏幕内部的显示层或电池，宁可多花时间，也不要一次加热太久。

步骤 4：沿边缘撬开屏幕

• 操作：
  1. 从已经撬开的底部开始,使用 塑料拨片 沿着边缘缓慢滑动，切断屏幕与边框之间的胶水。
  2. 在滑动过程中,不断插入更多的撬棒或拨片来支撑已分离的部分。
  3. 遇到特别紧的地方，可以再次进行局部加热。
  4. 依次处理 左侧、顶部、右侧，最后回到顶部完成一圈分离。
• 图示： [此处应有图片：多个塑料拨片沿屏幕边缘分布，屏幕已与边框分离较大角度]
• 技巧： 耐心是关键，遇到阻力就停下来加热，不要使用金属工具，以免划伤边框。

步骤 5：断开屏幕排线

• 操作：
  1. 屏幕被完全抬起后,你会看到连接到屏幕总成的几根排线。
  2. 这些排线都通过 ZIF (零插入力) 连接器 固定，用指甲或撬棒的尖端 向上轻轻掀起 排线连接器上的黑色小卡扣。
  3. 掀起卡扣后,排线会自动松开，然后就可以将其水平拔出。切勿直接向上拔排线！
• 图示： [此处应有图片：屏幕排线连接器特写，黑色卡扣被掀起，排线已拔出]
• 注意： iPad mini 通常有 2-3 根排线，包括显示、触摸和面容 ID (Face ID) 的排线，请小心断开所有连接。

步骤 6：移除屏幕总成

• 操作： 完全断开所有排线后，即可将整个屏幕总成取下。
• 图示： [此处应有图片：屏幕总成已与 iPad 机身分离，露出内部结构]
• 恭喜！ 最困难的部分已经完成。

步骤 7：移除电池

• 操作：
  1. 拆下屏幕后,电池是最大的部件，被黑色胶纸牢固地粘在机身上。
  2. 先断开电池的连接器（同样是 ZIF 结构，掀起卡扣拔出）。
  3. 使用 塑料撬棒 或 iOpener（一种专用加热工具）加热电池边缘，软化胶水。
  4. 用撬棒小心地从电池一角开始,缓慢地将其从机身上剥离下来，这个过程需要耐心，避免用力过猛拉坏电池或撕坏下面的纸。
• 图示： [此处应有图片：正在用撬棒从边缘剥离电池，电池连接器已断开]
• 安全： 锂电池非常危险，绝对不要用尖锐物刺穿或折叠电池，如果电池鼓包，请停止操作并寻求专业帮助。

步骤 8：移除主板和其他组件

• 操作：
  1. 拆下电池后,剩下的组件就很容易移除了。
  2. 拧下固定主板的几颗 Y00 螺丝。
  3. 断开连接到主板的各类排线（包括摄像头、扬声器、天线等）。
  4. 即可将主板、扬声器模块、摄像头等组件一一取下。

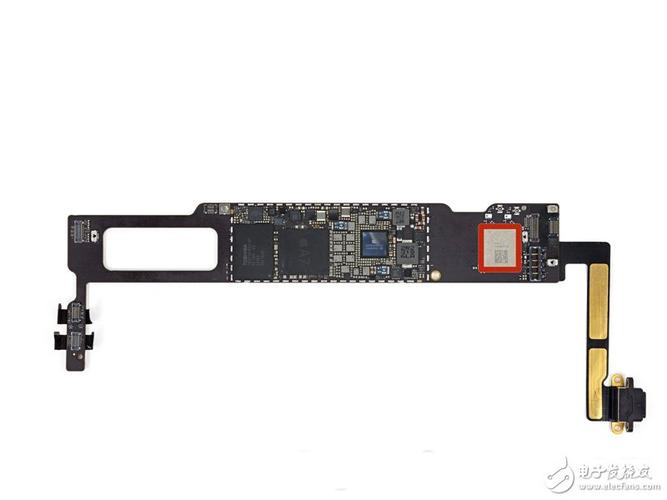

• 图示： [此处应有图片：主板已从机身上完全移除，其他组件也已散开]
• 注意： 主板上的螺丝长度不同，请做好标记或分开放置，以免安装时出错。

第三部分：内部结构图解与分析

当所有部件都拆开后,你可以清晰地看到 iPad mini 的内部构造：

关键组件分析：

1. A15 仿生芯片： 位于主板核心位置，性能强大，是这台平板的“大脑”。
2. 电池： 容量为 3Wh / 5900mAh，设计成片状，覆盖了设备大部分背面，这是为了在紧凑的机身内容纳更大电量，更换时需要耐心处理粘胶。
3. 屏幕总成： 由 多层 压合而成，包括外层玻璃、显示层和触摸层，这也是为什么屏幕维修成本极高的原因——通常只能更换整个总成。
4. 扬声器： 位于底部两侧，采用了 四扬声器系统（左右各两个），提供了立体声外放体验。
5. 摄像头模组： 后置 1200 万广角摄像头，前置 1200 万万像素超广角镜头（支持面容 ID），模组设计紧凑，易于更换。
6. 天线和排线： 分布在机身各处，负责 Wi-Fi、蓝牙和蜂窝网络信号，排线非常脆弱，是拆解中需要重点保护的部分。

第四部分：组装与总结

组装步骤：

1. 清洁： 彻底清洁边框和屏幕上的残留胶水，可以使用胶水去除剂和异丙醇。
2. 贴新胶： 沿着边框内侧，贴上新的屏幕密封胶，确保贴合平整，无气泡。
3. 反向操作： 按照拆解的相反顺序，将组件一一装回。
   • 先安装电池,确保对准位置并轻轻压实。
   • 安装主板和其他组件,并拧紧所有螺丝（注意长短）。
   • 连接所有排线,确保 ZIF 卡扣已正确扣下。
4. 合屏： 小心地将屏幕对准边框，从顶部开始慢慢合上，确保没有卡住或偏移。
5. 拧螺丝： 装回底部的两颗 Pentalobe 螺丝。

全新 iPad mini 的内部设计体现了苹果追求极致紧凑和高效的风格，虽然拆解过程，尤其是开屏步骤，对新手来说挑战巨大，但一旦完成，其内部的主要模块化设计使得更换屏幕、电池等核心部件成为可能。

给 DIY 爱好者的建议：

• 如果您没有拆解经验,强烈建议不要尝试自己拆屏幕，风险远大于回报。
• 如果只是想升级存储或更换电池,可以考虑将设备邮寄给专业的第三方维修店，他们有专业工具和经验，成功率更高。
• 拆解前务必观看完整的 iFixit 或其他专业频道的视频，做到心中有数。

希望这份详细的图解指南能对您有所帮助！
