MacBook Pro 101拆机，内部结构有何升级？

⚠️ 重要提示：

1. 断电与准备： 开始前，请务必将 MacBook 完全关机，拔掉电源适配器,并断开所有外接设备。
2. 防静电： 人体静电可能损坏内部精密元件，请佩戴防静电手环，并确保手环正确接地（例如连接到电脑的金属外壳）。
3. 工具准备： 准备一套合适的工具是成功拆机的关键。
4. 耐心与细心： 拆机过程需要极大的耐心，不要使用蛮力，遇到卡住的地方要仔细检查，找到原因，全程拍照记录,方便回装。
5. 保修失效： 拆机会导致官方保修立即失效,请自行承担风险。

第一步：工具准备

你需要以下工具：

1. PH00 十字螺丝刀： 用于拆卸底部外壳的大部分螺丝。
2. P5 五角螺丝刀（或 PH00）： 用于拆卸电池排线上的小螺丝。
3. 塑料撬棒/撬片： 强烈推荐！ 用于分离塑料卡扣，避免划伤外壳，可以用信用卡、吉他拨片或专用的拆机工具。
4. T5/T6 六角扳手（梅花扳手）： 用于拆卸 SSD 硬盘和内存条。
5. 防静电手环： 保护你的电脑和你的数据。
6. 吸尘器/毛刷/压缩空气罐： 用于清理内部灰尘。
7. 小磁托盘： 用来分类存放拆下来的螺丝,防止丢失和混淆。

第二步：拆机过程详解

移除底部外壳

1. 将 MacBook 翻过来，底部朝上。

2. 使用 PH00 螺丝刀，拧下底部外壳的所有螺丝。

   • 注意： 这款 MacBook 的螺丝长度不完全相同。强烈建议按照位置将螺丝分类放置，
     • 电池周围的螺丝通常较短。
     • 内存仓旁边的螺丝通常较长。
     • SSD 硬盘仓旁边的螺丝长度也可能不同。
     • 最角落的螺丝可能与其他螺丝不同。
   • 拧下所有螺丝后,将它们放在磁托盘或不同的格子里。

3. 用塑料撬棒，从外壳边缘开始，轻轻撬开外壳。


   （图片来源网络，侵删）
   • 从天线盖（位于内存仓附近，有一个小缺口）开始,这是最容易撬开的地方。
   • 沿着边缘慢慢滑动撬棒，你会听到“咔哒”声,这是塑料卡扣分离的声音。
   • 沿着所有边缘一圈,直到整个底部外壳完全松开。
   • 小心： 底部外壳与主板之间有几根连接线（如电池、摄像头、触控板），不要直接将外壳完全拉开。

断开内部连接线

这是最容易损坏步骤的一步,请务必小心。

1. 断开电池连接（最重要！）：

   • 找到电池连接器，它是一个黑色的插头，通常位于主板左上角,被一块黑色的绝缘胶带覆盖。
   • 用塑料撬棒或指甲，轻轻地将插头的黑色卡扣向上抬起。
   • 抬起卡扣后，插头会自动松动，然后垂直向上拔出。不要横向拉扯！
   • 安全第一： 在进行任何其他操作前，务必先断开电池,以防短路。

2. 断开其他连接线：

   • 摄像头连接线： 位于屏幕转轴附近，是一个很小的插头,同样需要先抬起卡扣再拔出。
   • SD 卡槽连接线： 如果你的型号有 SD 卡槽,它会有一根扁平的排线连接。
   • 光驱连接线（如果装有）： 如果你的机型配备了光驱,它会有一根宽的排线。
   • 所有连接线都采用“先抬卡扣，再垂直拔出”的原则。 不要用蛮力。

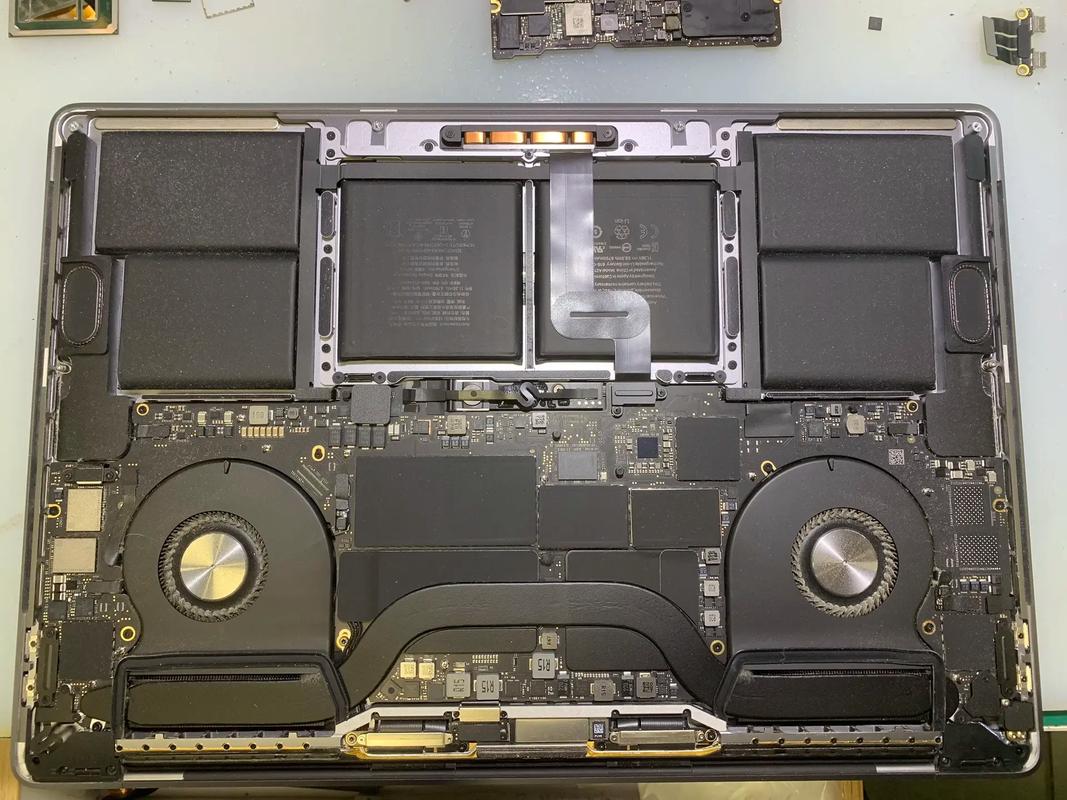

移除内部组件

现在可以安全地移除各个部件了。

1. 移除 SSD 硬盘：

   • SSD 被一个金属支架固定着。
   • 使用 T6 六角扳手,拧下固定支架的两颗螺丝。
   • 拧下螺丝后，向上拔出整个 SSD 组件（包括支架和硬盘）。
   • 如果需要更换硬盘,拧下支架上的另外两颗螺丝即可取出硬盘。

2. 移除内存条：

   • 内存条位于 SSD 旁边,被两个金属卡扣固定。
   • 用指甲或撬棒，同时向外拨动两个金属卡扣，卡扣会自动弹起,将内存条的一端顶起。
   • 内存条大约呈 30-45 度角,可以轻松地从插槽中滑出。

3. 移除风扇和散热器：

   • 风扇和散热片通常是一体的。
   • 断开风扇的电源插头（同样先抬卡扣）。
   • 拧下固定散热器与 CPU 的几颗螺丝。
   • 注意： 散热器上可能有导热硅脂，拧下螺丝后，轻轻晃动散热器，它可能会因为硅脂的粘性而粘在 CPU 上，不要强行拔，以免损坏 CPU 针脚,慢慢左右扭动即可取下。
   • 取下后，可以用高纯度异丙醇和无尘布清理旧硅脂,为更换新硅脂做准备。

4. 移除电池（可选）：

   • 电池被几根黄色胶带和螺丝固定在机壳上。
   • 拧下固定电池的螺丝。
   • 撕开或剪断固定电池的黄色胶带（注意不要伤到机壳）。
   • 电池边缘有提手，可以用来将电池从机壳上撬起并取出。电池容量大，有一定重量，小心操作。

5. 移除主板（可选）：

   • 如果需要彻底清理或更换主板,需要继续移除更多组件。
   • 断开所有剩余的连接线（如扬声器、指示灯等）。
   • 拧下固定主板的螺丝。
   • 小心地向上提起主板,并将其从机壳中滑出。

第四步：清洁与回装

清洁

• 外壳： 使用微湿的布擦拭，但不要让液体进入任何开口。
• 风扇叶片： 用压缩空气罐或小毛刷清理灰尘，切勿用嘴吹,以免哈气凝结导致短路。
• 散热片和鳍片： 用压缩空气从里向外吹,清理堆积的灰尘。
• 旧硅脂： 用异丙醇和无尘布彻底擦拭干净 CPU 和散热器接触面。

回装

回装是拆机的逆过程，请遵循“先拆的后装，后拆的先装”原则。

1. 安装主板： 将主板对准位置，轻轻放回,拧紧螺丝。
2. 安装电池： 将电池放回原位，贴上新的黄色胶带（如果撕断了）,拧紧螺丝。
3. 安装散热器：
   • 在 CPU 核心中心挤一颗米粒大小的导热硅脂。
   • 将散热器按回 CPU 上，不要移动散热器来涂抹硅脂,让其自身压力均匀分布。
   • 按照与拆卸时相反的顺序交叉拧紧散热器螺丝，以确保压力均匀，避免硅脂分布不均或损坏 CPU。
4. 安装内存条和 SSD： 将内存条和 SSD 组件按原样插回并固定。
5. 连接所有排线： 这是回装中最关键的一步！确保所有插头都插到位，并且黑色卡扣已经“咔哒”一声扣紧,可以对照你之前拍的照片检查。
6. 安装底部外壳： 对齐外壳，从边缘开始，均匀用力按压，直到所有卡扣“咔哒”一声全部扣紧。
7. 拧回所有螺丝： 将之前分类好的螺丝拧回原位。

第五步：测试

1. 连接电源适配器。
2. 不装上底部外壳，先开机测试。
   • 听： 风扇是否正常转动？有无异响？
   • 看： 屏幕是否正常显示？有没有报警声（如果内存没插好，会有连续的“嘀”声）？
   • 确认： 系统是否能正常启动进入桌面？
3. 如果一切正常，关机，装回底部外壳,拧上所有螺丝。

恭喜！你已经成功完成了 MacBook Pro 2011 型号的拆机、清洁和回装，整个过程虽然繁琐，但只要细心和耐心,完全可以做到。
