Alienware m17x拆机后内部有何特别设计？

准备工作、拆解步骤、注意事项、以及常见问题，我会以 M17x R3/R4（最常见的两个版本）为例进行说明，但基本原则也适用于 R1/R2。

第一部分：准备工作 - 兵马未动，粮草先行

在开始拆解之前，请务必做好以下准备，这能让你事半功倍,并避免不必要的损失。

1. 工具准备:

   • 螺丝刀套装: 必须是防静电的精密螺丝刀套装，你需要：
     • PH0 (十字 #0): 用于拆卸键盘、掌托等小螺丝。
     • PH1 (十字 #1): 用于拆卸后盖和大部分内部螺丝。
     • T5/T6/T8/T10 (梅花螺丝刀): 用于拆卸屏幕、硬盘等特定位置的螺丝。
   • 塑料撬棒/拨片: 至关重要！ 用于分离塑料卡扣，防止撬坏外壳,信用卡或旧的会员卡也可以临时替代。
   • 镊子: 用于夹取掉落的小螺丝或处理精细的排线。
   • 抗静电手环: 强烈推荐！佩戴在手腕上，并夹在机箱的金属部分,防止静电损坏精密的电子元件。
   • 容器: 用来分类存放拆下来的螺丝，因为不同位置的螺丝长度和规格不同,装错可能导致无法装回。
   • 干净、宽敞、光线充足的工作台: 铺上软布或毛巾,防止划伤笔记本外壳。

2. 心理准备:

   • 备份重要数据！ 拆机过程中有意外掉电或误操作的风险,请务必提前备份所有重要文件。
   • 关闭电脑并断开所有电源: 确保电脑完全关机，并拔掉电源适配器、外接鼠标、键盘等所有连接线。
   • 释放静电: 在触摸电脑内部部件前，先触摸一下金属水管或暖气片等接地物体,释放身体静电。

第二部分：详细拆解步骤 - 从外到内，循序渐进

步骤 1: 移除电池 (非常关键的第一步)

• 位置: 翻转笔记本，将背面朝上，电池通常位于背面,被一个或两个塑料盖板盖住。
• 操作:
  1. 使用塑料撬棒小心地撬开电池盖板的卡扣。
  2. 拧下固定电池的螺丝（通常是T8或T10梅花螺丝）。
  3. 注意： Alienware的电池通常是插在主板上的，拧下螺丝后，不要直接硬拔电池，找到电池连接到主板的排线插头，轻轻地将插头的卡扣拨开（通常是向上或向两侧），然后水平拔出排线,千万不要直接拽线！

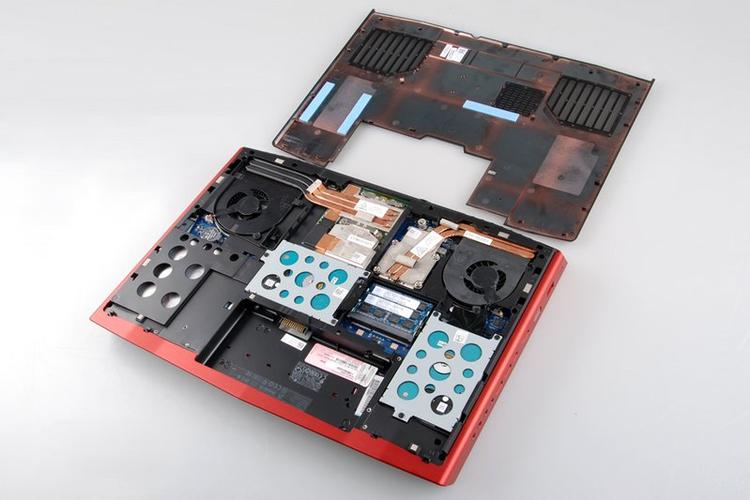

步骤 2: 移除后盖/底壳

• 操作:
  1. 后盖由许多颗PH1螺丝固定。请务必将后盖边缘的螺丝和中间的螺丝分开存放,因为它们长度不同。
  2. 拧下所有螺丝后，将笔记本放回正面,打开屏幕。
  3. 从后盖的缝隙处（通常是接口附近或散热窗边缘）插入塑料撬棒，沿着边缘慢慢滑动，逐一解开卡扣，M17x的卡扣非常多且紧密,需要耐心。
  4. 当所有卡扣都解开时，后盖就可以取下了。小心！ 后盖和屏幕的排线可能还连在一起。

步骤 3: 断开所有内部排线

• 操作:
  1. 这是拆解中最需要细心的一步，后盖取下后,你会看到内部结构。
  2. 找到连接到主板的各种排线，包括：
     • 电源按钮板排线: 通常在掌托上方。
     • Wi-Fi/蓝牙天线: 两根细线，通常用黑色和白色的磁吸吸盘固定,拔下吸盘即可。
     • 触摸板排线: 在掌托下方。
     • 键盘排线: 连接在主板上，有一个小的锁扣,需要先拨开锁扣再拔出排线。
  3. 记住每个排线的位置和方向，或者用手机拍照留念，拔排线时，务必捏住插头本身,而不是排线线缆。

步骤 4: 移除键盘和掌托

• 操作:
  1. 拆下键盘排线和触摸板排线后,键盘和掌托通常就只剩几个螺丝固定了。
  2. 拧下固定键盘的PH0螺丝（通常在键盘上方或下方）。
  3. 将键盘向上轻轻抬起，然后从掌托下方滑出，注意键盘下方可能还连有一条数据线,需要一并拔掉。
  4. 掌托通常也是用几颗PH0螺丝固定的,拧下后即可取下。

步骤 5: 移除散热模组 (CPU/GPU风扇和散热铜管)

• 操作:
  1. 这是M17x的“心脏”部分，散热模组由风扇、散热鳍片和数根热管组成。
  2. 断开风扇的电源插头（通常是2-3个）。
  3. 拧下固定散热模组的螺丝。这些螺丝非常重要，它们通常有固定的拧紧顺序和力度，否则会导致散热不良。 一般的顺序是：先拧对角，再拧中间，最后是边缘,请务必拍照记录原始位置！
  4. 小心地将散热模组垂直向上抬起，由于热管上可能还粘着旧的硅脂，会有些阻力,不要生拉硬拽。

步骤 6: 移除主板和其他主要组件

• 操作:
  1. 断开所有连接到主板的排线（如USB接口、音频接口、摄像头等）。
  2. 拧下固定主板的螺丝（通常是PH1或T8）。
  3. 小心地抬起主板的一侧，然后从另一侧滑出,注意主板下方可能还连接着一些线缆。
  4. CPU和内存: 主板移除后，CPU和内存就完全暴露出来了。
     • CPU: 拨开CPU插槽旁的金属杆,即可垂直拔出CPU。
     • 内存: 拨开内存插槽两侧的卡扣，内存条会自动弹起,然后拔出。
  5. 硬盘: 硬盘通常安装在硬盘托架上，拧下托架的螺丝，拔掉SATA数据线和电源线,即可取出硬盘。

步骤 7: 移除屏幕

• 操作:
  1. 这部分操作需要格外小心,因为屏幕非常脆弱。
  2. 完全打开屏幕,将笔记本背面朝上。
  3. 拧下屏幕转轴处和屏幕边框上的所有螺丝（通常是T5/T6）。
  4. 小心地将屏幕边框的塑料卡扣撬开,取下屏幕外框。
  5. 断开连接到屏幕背板的排线（通常是两条，一条数据线，一条供电线）,然后小心地将屏幕从机身上取下。

第三部分：注意事项与常见问题

• 螺丝管理: 这是最常见的错误，强烈建议用不同的小盒子或磁吸板来分类存放螺丝，并贴上标签（如“后盖-边缘”、“散热器-主螺丝”）。
• 卡扣而非暴力: Alienware的卡扣设计非常紧密，遇到拆不动的地方，不要用蛮力，一定是还有卡扣没解开,换一个角度试试。
• 排线是弱点: 排线的插头和线缆本身都非常脆弱，拔插时一定要捏住插头根部,避免反复弯折线缆。
• 硅脂更换: 如果你是为了清灰或更换硅脂而拆机，强烈建议在取下散热器后，用无水酒精和高纯度清洁布（如咖啡滤纸）彻底清理CPU和GPU表面的旧硅脂，然后在核心上涂抹 pea-sized（豌豆大小）的新硅脂即可,不要涂太多。
• M17x R1/R2的特殊性: 这两个版本更老，内部结构可能更复杂，例如显卡可能采用BGA焊接，升级空间有限,拆解时更要加倍小心。
• 无法开机/蓝屏: 拆机后如果出现此类问题，首先检查：
  1. 是否有螺丝掉落在主板上导致短路。
  2. 所有排线是否插紧、方向是否正确。
  3. CPU/内存是否安装到位。
  4. 散热器螺丝是否拧紧,导致主板轻微变形。

第四部分：为什么需要拆机？

拆解 M17x 通常是为了以下目的：

1. 清灰换硅脂: 这是游戏本维护的“必修课”,能有效解决高温降频和噪音问题。
2. 硬件升级:
   • 内存: M17x通常有2-4个内存插槽，可以升级到最大容量（如32GB）。
   • 硬盘: 可以更换或加装固态硬盘,大幅提升系统速度。
   • CPU/GPU: R3/R4版本通常支持更换移动版CPU和MXM接口的独立显卡，这是其最大的升级潜力所在，但需要寻找兼容的型号,且有一定风险。
3. 更换损坏部件: 如更换碎裂的屏幕、坏掉的风扇、老化的键盘等。
4. 深度清洁: 清理风扇和散热鳍片内部的灰尘。

拆解 Alienware M17x 是一项技术活，但只要你准备充分、耐心细致，就一定能成功,祝你拆机顺利！
