由于戴尔 Vostro 14 有多个不同的型号（3400, 3500, 5400, 5500, 5415, 5515, 7510, 7610 等），它们的内部设计和拆机步骤会有细微差别，但绝大多数现代 Vostro 14 型号都遵循一个相似的设计逻辑：后盖螺丝固定，内部模块化程度高。
（图片来源网络，侵删）
本指南将以最常见的Vostro 5415 / 5515 (锐龙版/酷睿版)为例，其拆机步骤在大多数 Vostro 14 型号上都适用。
重要提醒：拆机前必读
- 失去保修：自行拆机会导致您的笔记本电脑失去官方保修资格。
- 静电风险：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸一下金属物体以释放静电，或佩戴防静电手环。
- 断电断连接：确保电脑已完全关机，并拔掉电源适配器和所有外接设备（如鼠标、U盘等）。
- 准备工具：准备一套合适的螺丝刀（通常是 PH00 十字螺丝刀）、塑料撬棒、镊子和一个容器用于存放不同长度的螺丝。
- 拍照记录：在拆卸每一步前，用手机拍照，方便后续安装时参考。
拆机图集与步骤详解
第一步：准备工作
- 工具：PH00 十字螺丝刀、塑料撬棒、防静电手环（可选）。
- 环境：找一个光线充足、干净、平整的工作台。
第二步：卸下后盖螺丝
- 将笔记本电脑翻转过来,底面朝上。
- 用螺丝刀拧下所有后盖螺丝。注意观察：
- 有些螺丝较长,有些较短，有些还带有垫片。一定要分门别类地存放好，安装时不能搞错。
- 脚垫下面也藏着螺丝,需要用撬棒或卡片将其揭开。
第三步：开启后盖
- 这是最关键也最需要耐心的步骤。
- 从后盖的缝隙处（通常是散热窗附近或标签下方）插入塑料撬棒。
- 沿着缝隙慢慢滑动撬棒,卡扣会发出“咔哒”声。请务必使用塑料撬棒，避免金属工具划伤机身或损坏卡扣。
- 沿着所有边缘重复此操作,直到所有卡扣都被解开。
- 轻轻地将后盖取下。
第四步：断开电池连接（极其重要！）
- 在进行任何内部操作前,第一步永远是断开电池与主板的连接，以防短路。
- 找到电池排线,通常是一个白色的塑料接口，旁边有一个小拉片。
- 轻轻向外拉动拉片,即可将排线从主板上拔下。切勿直接硬拽排线本身。
第五步：拆解内部组件
您已经能看到笔记本的内部构造了,以下是一些常见组件的拆卸方法：
升级内存和固态硬盘
- 内存：内存条两侧通常有金属卡扣，向外掰开卡扣，内存条会自动弹起，然后斜向上拔出即可。
- 固态硬盘：SSD 通常被一个金属支架固定，拧下支架上的螺丝，然后连同支架一起拔出 SSD。
清理风扇和散热模组
（图片来源网络，侵删）
- 风扇：风扇通常有 2-3 颗螺丝固定，拧下后，拔掉风扇的电源线，即可取下。
- 散热铜管：散热模组由一根或多根热管、散热鳍片和风扇组成，它通常被 4 颗螺丝固定在主板上，拧下螺丝后，即可连同整个散热模组一起取下。

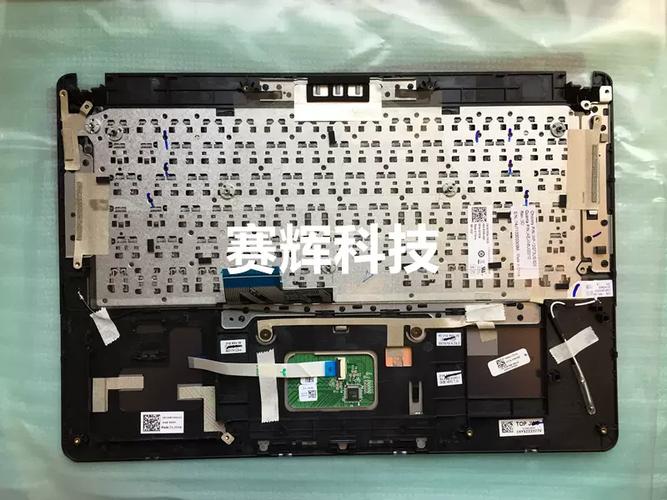

卸下键盘和掌托
- 键盘排线：在键盘上方或下方，有一个或多个黑色/棕色的塑料卡扣，用指甲或撬棒轻轻挑起卡扣，即可将键盘排线从主板上断开。
- 螺丝固定：键盘和掌托通常由几颗隐藏的螺丝固定，找到并拧下这些螺丝。
- 取下键盘：小心地向上抬起键盘，注意连接线，然后将其完全移开。
- 取下掌托/上盖：掌托（C面）通常由卡扣固定，沿着边缘用撬棒小心地将其与下壳分离，然后拔掉触摸板、电源按钮等连接线，即可取下整个掌托。
通用拆机流程总结
对于大多数 Vostro 14 型号，拆机流程可以总结为：
- 关机断电 -> 拔掉所有外接设备。
- 翻转背面 -> 拧下所有后盖螺丝（包括脚垫下的）。
- 撬开后盖 -> 用塑料撬棒沿四周缝隙解开卡扣。
- 断开电池 -> 首要安全步骤，拔掉电池排线。
- 按需操作 -> 根据您的目的（清灰、升级硬件等）拆卸相应部件：
- 清灰：拆下风扇和散热模组，用气吹和软毛刷清理灰尘。
- 升级内存/硬盘：直接拔出内存条和固态硬盘。
- 更换散热硅脂：拆下散热模组，用无水酒精擦拭旧硅脂，涂抹新的硅脂。

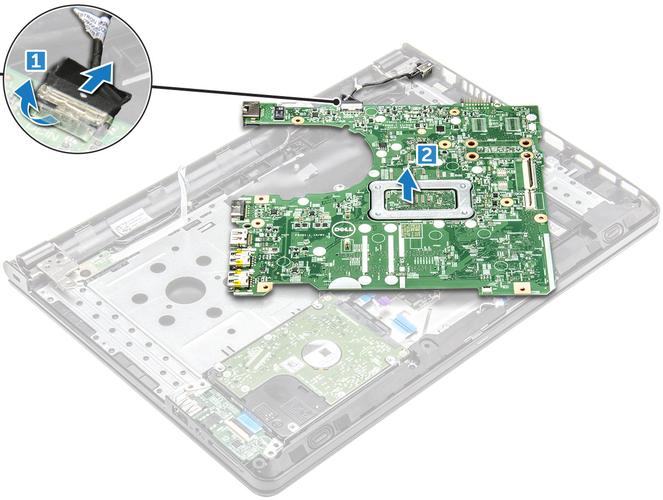

- 更换主板/屏幕：需要进一步拆卸键盘、掌托等。
- 反向安装 -> 按照拆卸的相反顺序和拍照记录，将所有部件装回。
- 最终测试 -> 在完全装好后，先不要立即装上后盖，连接电源开机测试，确保一切正常。
针对不同型号的注意事项
- Vostro 3400/3500：部分型号可能采用无后盖设计，需要从键盘下方进入，拆机更复杂。
- Vostro 5400/5500：设计与 5415/5515 基本一致，非常容易拆解。
- Vostro 7510/7610 (移动工作站)：虽然是 14 英寸，但内部结构更紧凑，且部分型号有双风扇，拆机时需更加小心。
寻找您具体型号的拆机视频
文字和图片有时不够直观,强烈建议您在 YouTube 或 Bilibili 上搜索您笔记本的具体型号，“Dell Vostro 5415 disassembly” 或 “戴尔 Vostro 5515 拆机”，观看视频能让您对整个过程有更直观的了解，成功率会大大提高。
希望这份详细的图集和指南能帮助到您！祝您拆机顺利！
